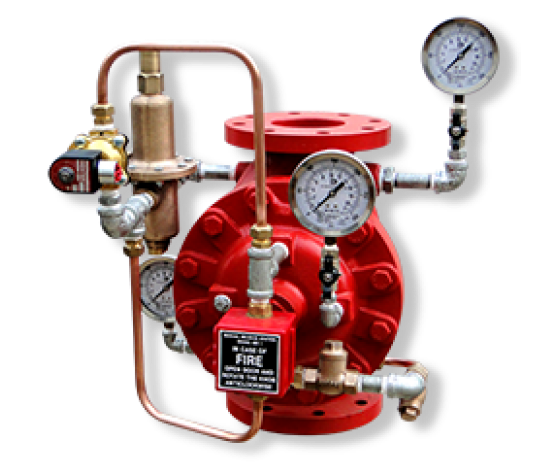

Van Deluge Model H3 của HD Fire Protect (Ấn Độ) là van điều khiển hệ thống phun nước chữa cháy, hoạt động bằng thủy lực, đóng vai trò quan trọng trong các hệ thống phòng cháy dạng Deluge. Van được UL Listed, cấu tạo bền chắc bằng gang dẻo, thiết kế cho phép lắp đặt theo phương ngang hoặc dọc, và vận hành hiệu quả trong nhiều loại hình công nghiệp có nguy cơ cháy cao.
Van hoạt động thủy lực, đóng/mở nhanh, 3 khoang cách ly bằng màng (diaphragm)
Có thể kích hoạt bằng tay, khí nén, thủy lực hoặc điện (solenoid)
Ứng dụng rộng rãi trong: trạm biến áp, bồn chứa nhiên liệu, băng chuyền, kho chứa hóa chất, xưởng sản xuất, nhà chứa máy bay, khu vực chứa chất lỏng dễ cháy…
Cho phép kết hợp với hệ thống tạo bọt chữa cháy
Có nhiều loại “trim” tùy chọn: khô, ướt, điện, test và cảnh báo, xả & nhỏ giọt
Đạt tiêu chuẩn UL Listed
Thông số kỹ thuật
|
Hạng mục |
Thông tin |
|
Model |
H3 – Ductile Iron (ASTM A536-77 GRADE 65-45-12) |
|
Kích thước danh định |
50NB, 80NB, 100NB, 150NB, 200NB |
|
Áp suất làm việc |
1.4 – 17.5 Bar (20 – 250 PSI) |
|
Áp suất kiểm tra xưởng |
35 kg/cm² (500 PSI) |
|
Kết nối mặt bích |
ANSI B16.5 Class 150 FF (hoặc tùy chọn RF) |
|
Lắp đặt |
Theo phương dọc hoặc ngang |
|
Chuẩn ren mở |
BSPT |
|
Trọng lượng không trim |
50NB – 32kg, 80NB – 35kg, 100NB – 50kg, 150NB – 79kg, 200NB – 153kg |
|
Màu hoàn thiện |
RAL 3000 (màu đỏ tiêu chuẩn) |
|
Tiêu chuẩn |
UL Listed |
Sơ đồ cấu tạo
Van gồm các bộ phận chính:
Van chia thành 3 khoang: khoang kín, khoang chênh áp và khoang xả. Khi hệ thống ở trạng thái chờ, áp lực nước giữ chặt màng clapper. Khi phát hiện cháy, tín hiệu xả áp sẽ mở khoang trên → van mở → nước cấp vào hệ thống.
Ứng dụng thực tế
