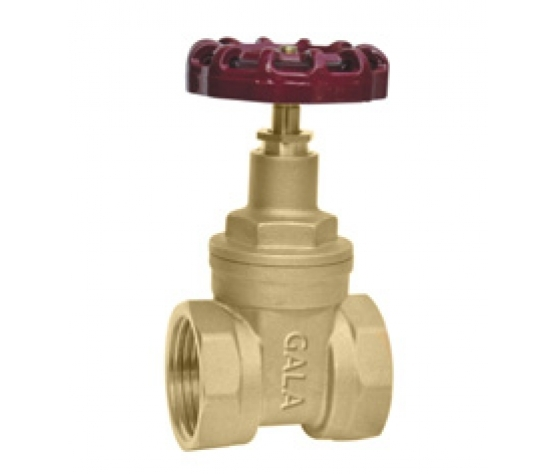

Van cổng đồng CLASS 125 là dòng van chất lượng cao, chuyên dùng trong hệ thống nước, dầu và khí (WOG). Sản phẩm thiết kế theo tiêu chuẩn quốc tế BS 21 (ISO7) và ASME B1.20.1 với kết nối ren, đảm bảo độ bền và hiệu suất làm việc ổn định.
· Dạng nắp vặn (screwed-in bonnet)
· Ty chìm (Non-Rising Stem) giúp tiết kiệm không gian lắp đặt
· Đĩa van hình nêm đặc (Solid Wedge Disc)
· Chỗ ngồi tích hợp (Integral Seat) – không mối nối, chống rò rỉ
· Không chứa amiăng (Asbestos Free) – an toàn cho người dùng và môi trường
· Áp suất làm việc: 232 psi (16 bar) – môi trường nước, dầu, khí
· Áp suất hơi bão hòa: 100 psi (7 bar)
· Áp suất kiểm tra:
o Thân van: 348 psi (24 bar) – thử thủy lực
o Chỗ ngồi: 255 psi (17.6 bar) – thử thủy lực
o Chỗ ngồi: 80 psi (5.5 bar) – thử khí
· Môi chất phù hợp: Nước, Dầu, Khí
|
Bộ phận |
Vật liệu |
Tiêu chuẩn ASTM |
Tiêu chuẩn BS EN |
|
Thân van |
Đồng |
B124 C37700 |
12165 CW617N |
|
Nắp van |
Đồng |
B124 C37700 |
12165 CW617N |
|
Đĩa van |
Đồng |
B124 C37700 |
12165 CW617N |
|
Ty van |
Thanh đồng |
B124 C37700 |
12165 CW617N |
|
Gioăng làm kín |
PTFE |
– |
– |
|
Đai ốc chèn |
Thanh đồng |
B124 C37700 |
12165 CW617N |
|
Gối đỡ chèn |
Thanh đồng |
B124 C37700 |
12165 CW617N |
|
Tay quay |
Gang |
– |
– |
|
Gioăng mặt bích |
Không amiăng |
– |
– |
|
Kích cỡ |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
Inch |
3/8 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
2-1/2 |
3 |
4 |
|
L (mm) |
42 |
45 |
49 |
55 |
62 |
64 |
78 |
88 |
98 |
107 |
|
H (mm) |
69 |
75 |
83 |
94 |
111 |
124 |
144 |
186 |
209 |
255 |
|
D (mm) |
11.5 |
13 |
14 |
16 |
18 |
18 |
20 |
23 |
27 |
29.5 |
|
d (mm) |
12 |
14 |
19.5 |
25 |
32 |
38 |
48 |
63 |
76 |
96 |
· Hệ thống cấp thoát nước
· Hệ thống dẫn khí
· Công nghiệp dầu khí, nhà máy
· Tòa nhà dân dụng, chung cư, cao ốc
· Độ bền cao, chống ăn mòn tốt
· Hoạt động ổn định, đóng mở nhẹ
· Chi phí hợp lý cho hệ thống dân dụng và công nghiệp
