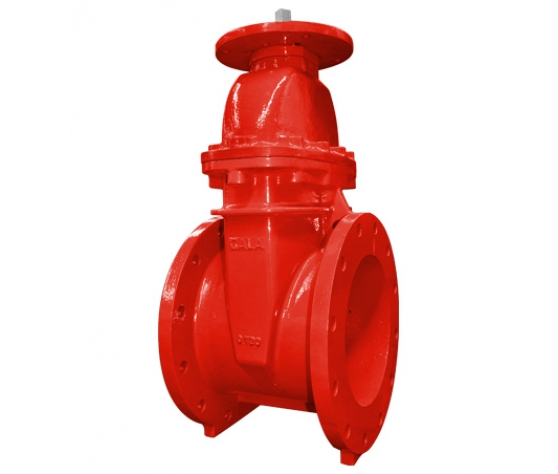

Mã sản phẩm: 388FF
Thương hiệu: Gala
Dòng van cổng ty chìm (NRS – Non Rising Stem)
Kết nối mặt bích hai đầu
Tiêu chuẩn UL/FM
Tiêu chuẩn thiết kế: AWWA C515
Kích thước: DN50–DN300
Áp suất làm việc: 200PSI / 250PSI / 300PSI
Kiểu kết nối rãnh: BS5163 / EN 558 Series 3
Mặt bích: ANSI B16.1 Class 125/150/250, EN1092-2 PN10/PN16/PN25, BS10 Table D/E, AWWA C606
Tiêu chuẩn kiểm tra độ kín: AWWA C515
|
Bộ phận |
Vật liệu |
Tiêu chuẩn |
|
Thân van |
Gang cầu |
ASTM A536 65-45-12 |
|
Nêm |
Gang cầu phủ EPDM |
- |
|
Đai ốc nêm |
Thép không gỉ |
AISI 304 |
|
Ty van |
Thép không gỉ |
AISI 304 / 302 |
|
Nắp van |
Gang cầu |
ASTM A536 65-45-12 |
|
Gioăng |
EPDM |
- |
|
Đệm kín |
Graphite không amiăng |
- |
|
Đai đỡ ty |
Đồng thanh |
ASTM B62 |
|
Tay quay |
Gang cầu |
ASTM A536 65-45-12 |
|
Size (inch) |
DN |
L (mm) |
H (mm) |
D (mm) |
|
2" |
50 |
178 |
418 |
183 |
|
2½" |
65 |
191 |
438 |
183 |
|
3" |
80 |
203 |
458 |
253 |
|
4" |
100 |
229 |
533 |
306 |
|
5" |
125 |
254 |
578 |
306 |
|
6" |
150 |
267 |
680 |
355 |
|
8" |
200 |
292 |
836 |
406 |
|
10" |
250 |
330 |
944 |
482 |
|
12" |
300 |
356 |
1056 |
558 |
